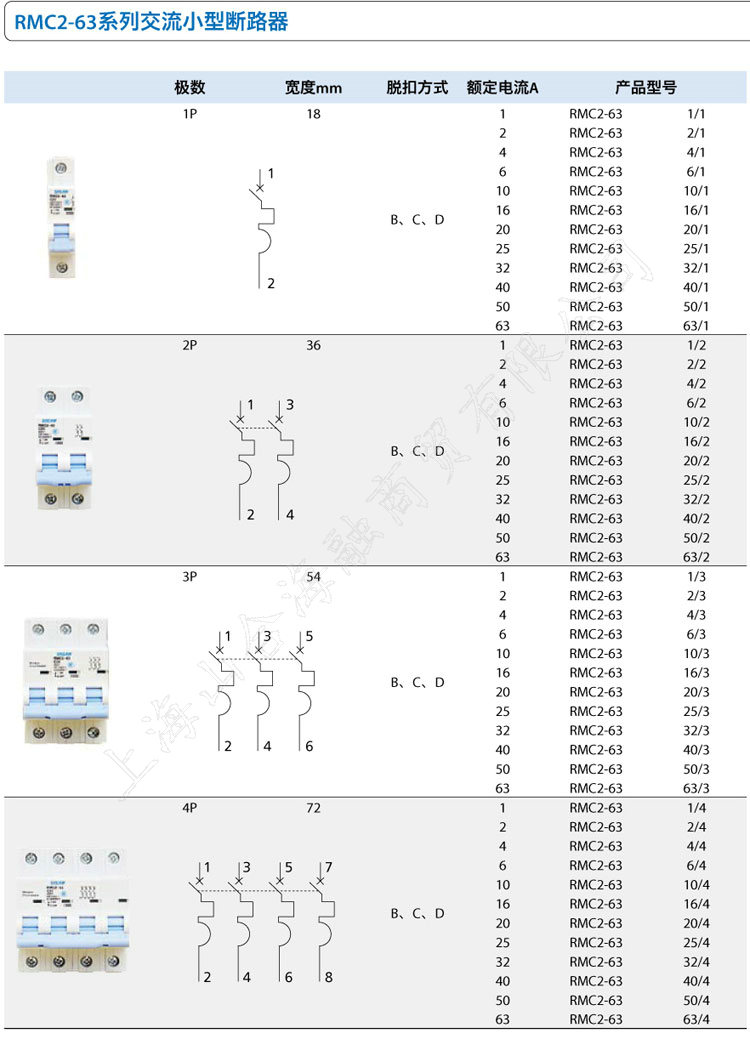

上海人民电器厂RMC2-63系列交流小型断路器
极数 宽度mm 脱扣方式 额定电流A 产品型号
1P 18
B、C、D
1 RMC2-63 1/1
1
2
2 RMC2-63 2/1
4 RMC2-63 4/1
6 RMC2-63 6/1
10 RMC2-63 10/1
16 RMC2-63 16/1
20 RMC2-63 20/1
25 RMC2-63 25/1
32 RMC2-63 32/1
40 RMC2-63 40/1
50 RMC2-63 50/1
63 RMC2-63 63/1
2P 36
B、C、D
1 RMC2-63 1/2
1
2
3
4
2 RMC2-63 2/2
4 RMC2-63 4/2
6 RMC2-63 6/2
10 RMC2-63 10/2
16 RMC2-63 16/2
20 RMC2-63 20/2
25 RMC2-63 25/2
32 RMC2-63 32/2
40 RMC2-63 40/2
50 RMC2-63 50/2
63 RMC2-63 63/2
3P 54
B、C、D
1 RMC2-63 1/3
1
2
3
4
5
6
2 RMC2-63 2/3
4 RMC2-63 4/3
6 RMC2-63 6/3
10 RMC2-63 10/3
16 RMC2-63 16/3
20 RMC2-63 20/3
25 RMC2-63 25/3
32 RMC2-63 32/3
40 RMC2-63 40/3
50 RMC2-63 50/3
63 RMC2-63 63/3
4P 72
B、C、D
1 RMC2-63 1/4
1
2
3
4
5
6
7
8
2 RMC2-63 2/4
4 RMC2-63 4/4
6 RMC2-63 6/4
10 RMC2-63 10/4
16 RMC2-63 16/4
20 RMC2-63 20/4
25 RMC2-63 25/4
32 RMC2-63 32/4
40 RMC2-63 40/4
50 RMC2-63 50/4
63 RMC2-63 63/4
RMC2-3
断路器类
RMW1 RMW2 RMM1 RMM1L RMM2/RMM2L RMM3 RMC1 RMC2 RMVS1

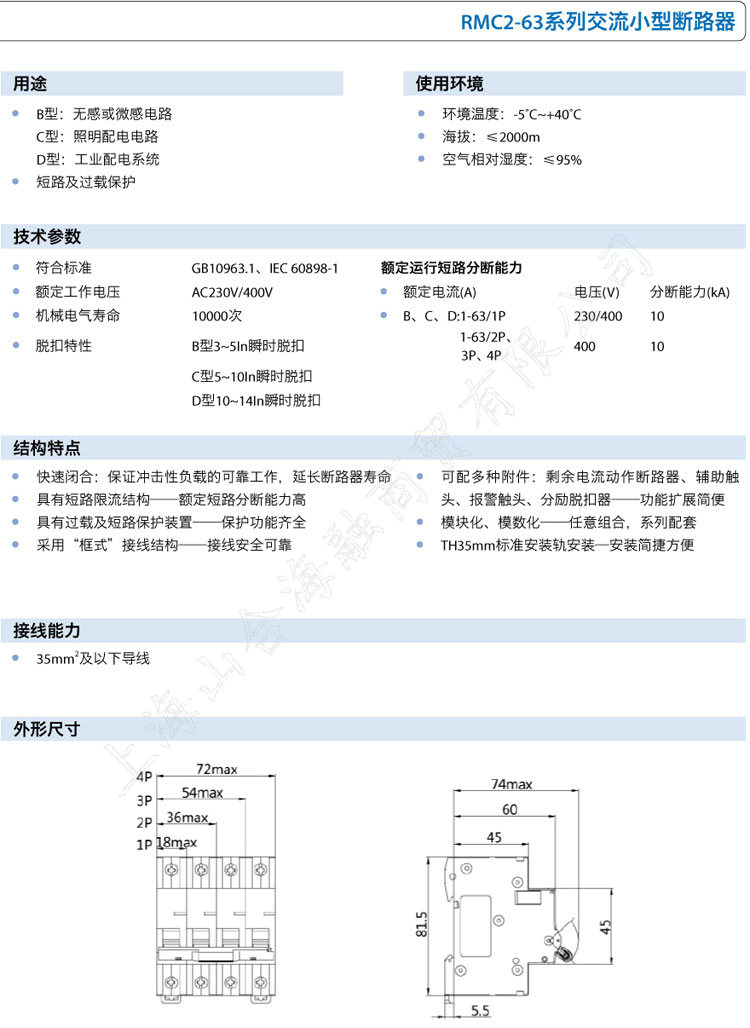

RMC2-63系列交流小型断路器
用途 使用环境
B型：无感或微感电路
C型：照明配电电路
D型：工业配电系统
短路及过载保护
快速闭合：BZ冲击性负载的KK工作，延长断路器寿命
具有短路限流结构——额定短路分断能力高
具有过载及短路保护装置——保护功能齐全
采用“框式”接线结构——接线安全KK
可配多种附件：剩余电流动作断路器、辅助触
头、报警触头、分励脱扣器——功能扩展简便
模块化、模数化——任意组合，系列配套
TH35mm标准安装轨安装—安装简捷方便
35mm 2 及以下导线
环境温度：-5˚C~+40˚C
海拔：≤2000m
空气相对湿度：≤95%
技术参数
结构特点
接线能力
外形尺寸
额定运行短路分断能力
额定工作电压 AC230V/400V 额定电流(A) 电压(V) 分断能力(kA)
机械电气寿命 10000次 B、C、D:1-63/1P 230/400 10
脱扣特性 B型3~5In瞬时脱扣
1-63/2P、
3P、4P
400 10
C型5~10In瞬时脱扣
D型10~14In瞬时脱扣
