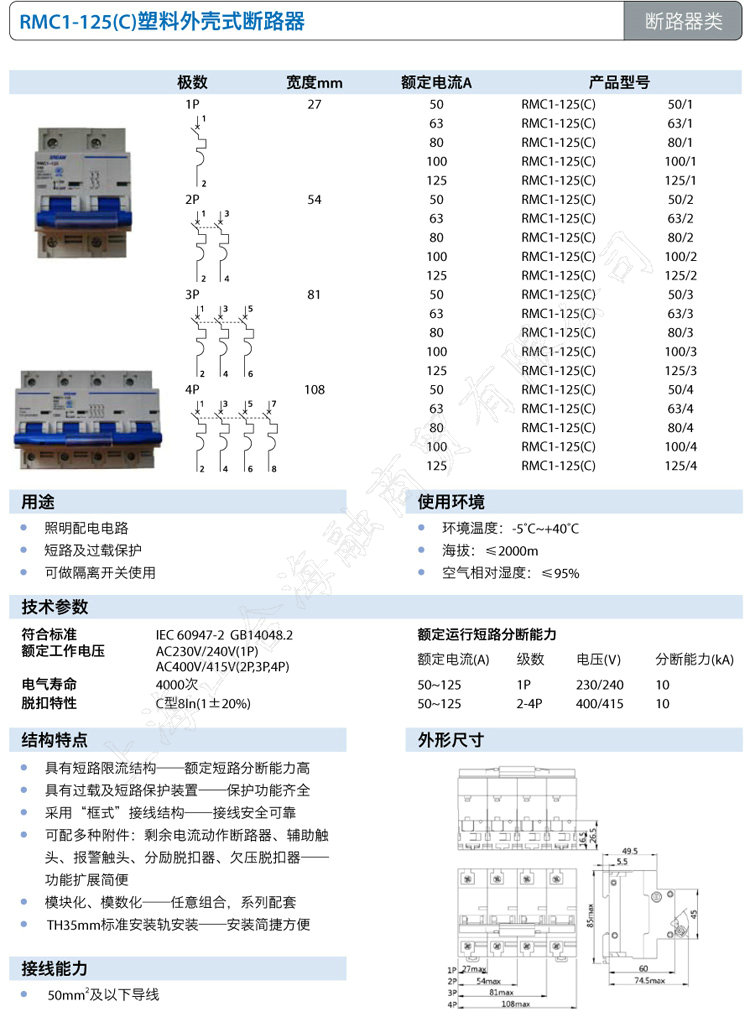

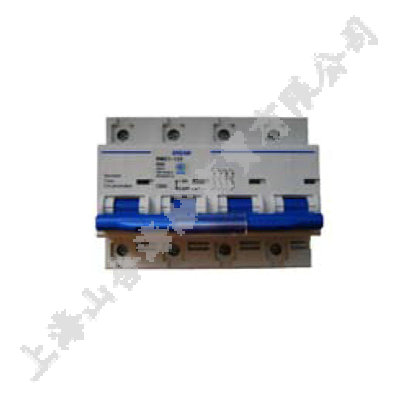

上海人民电器厂RMC1-125(C)塑料外壳式断路器
外形尺寸 结构特点
具有短路限流结构——额定短路分断能力高
具有过载及短路保护装置——保护功能齐全
采用“框式”接线结构——接线安全KK
可配多种附件：剩余电流动作断路器、辅助触
头、报警触头、分励脱扣器、欠压脱扣器——
功能扩展简便
模块化、模数化——任意组合，系列配套
TH35mm标准安装轨安装——安装简捷方便
50mm 2 及以下导线
用途 使用环境
照明配电电路
短路及过载保护
可做隔离开关使用
环境温度：-5˚C~+40˚C
海拔：≤2000m
空气相对湿度：≤95%
接线能力
技术参数
额定运行短路分断能力
额定工作电压 AC230V/240V(1P)
额定电流(A) 级数 电压(V) 分断能力(kA)
AC400V/415V(2P,3P,4P)
电气寿命 4000次 50~125 1P 230/240 10
脱扣特性 C型8In(1±20%) 50~125 2-4P 400/415 10
极数 宽度mm 额定电流A 产品型号
1P 27 50 RMC1-125(C) 50/1
63 RMC1-125(C) 63/1
80 RMC1-125(C) 80/1
100 RMC1-125(C) 100/1
125 RMC1-125(C) 125/1
2P 54 50 RMC1-125(C) 50/2
63 RMC1-125(C) 63/2
80 RMC1-125(C) 80/2
100 RMC1-125(C) 100/2
125 RMC1-125(C) 125/2
3P 81 50 RMC1-125(C) 50/3
63 RMC1-125(C) 63/3
80 RMC1-125(C) 80/3
100 RMC1-125(C) 100/3
125 RMC1-125(C) 125/3
4P 108 50 RMC1-125(C) 50/4
63 RMC1-125(C) 63/4
80 RMC1-125(C) 80/4
100 RMC1-125(C) 100/4
125 RMC1-125(C) 125/4
RMC1-9
断路器类
RMW1 RMW2 RMM1 RMM1L RMM2/RMM2L RMM3 RMC1 RMC2 RMVS1

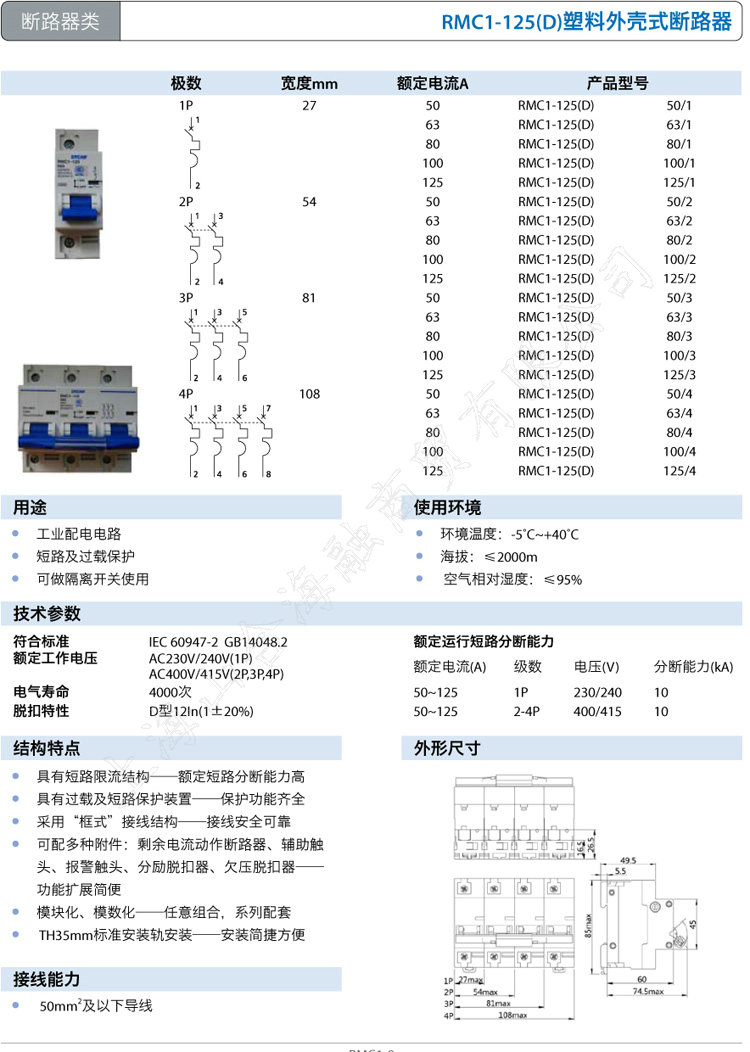

RMC1-125(D)塑料外壳式断路器
极数 宽度mm 额定电流A 产品型号
1P 27 50 RMC1-125(D) 50/1
63 RMC1-125(D) 63/1
80 RMC1-125(D) 80/1
100 RMC1-125(D) 100/1
125 RMC1-125(D) 125/1
2P 54 50 RMC1-125(D) 50/2
63 RMC1-125(D) 63/2
80 RMC1-125(D) 80/2
100 RMC1-125(D) 100/2
125 RMC1-125(D) 125/2
3P 81 50 RMC1-125(D) 50/3
63 RMC1-125(D) 63/3
80 RMC1-125(D) 80/3
100 RMC1-125(D) 100/3
125 RMC1-125(D) 125/3
4P 108 50 RMC1-125(D) 50/4
63 RMC1-125(D) 63/4
80 RMC1-125(D) 80/4
100 RMC1-125(D) 100/4
125 RMC1-125(D) 125/4
50mm 2 及以下导线
