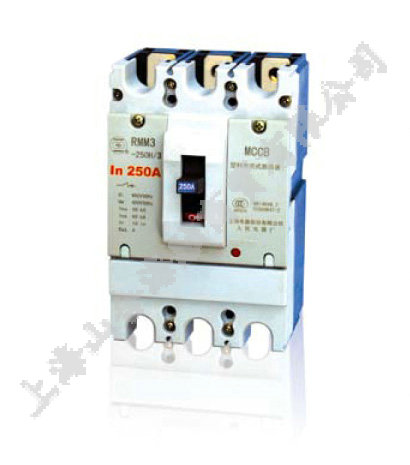

上海人民电器厂RMM3系列塑料外壳式断路器适用于交流50Hz额定工作电压400V，额定电流至800A的配
电网络中用于分配电能和保护线路、电源及用电设备免受过载、欠电压和短路的危害，
提高了供电KK性，在正常条件下可作为线路的不频繁转换及电动机的不频繁启动之
用。并具有过载报警不脱扣和隔离功能。

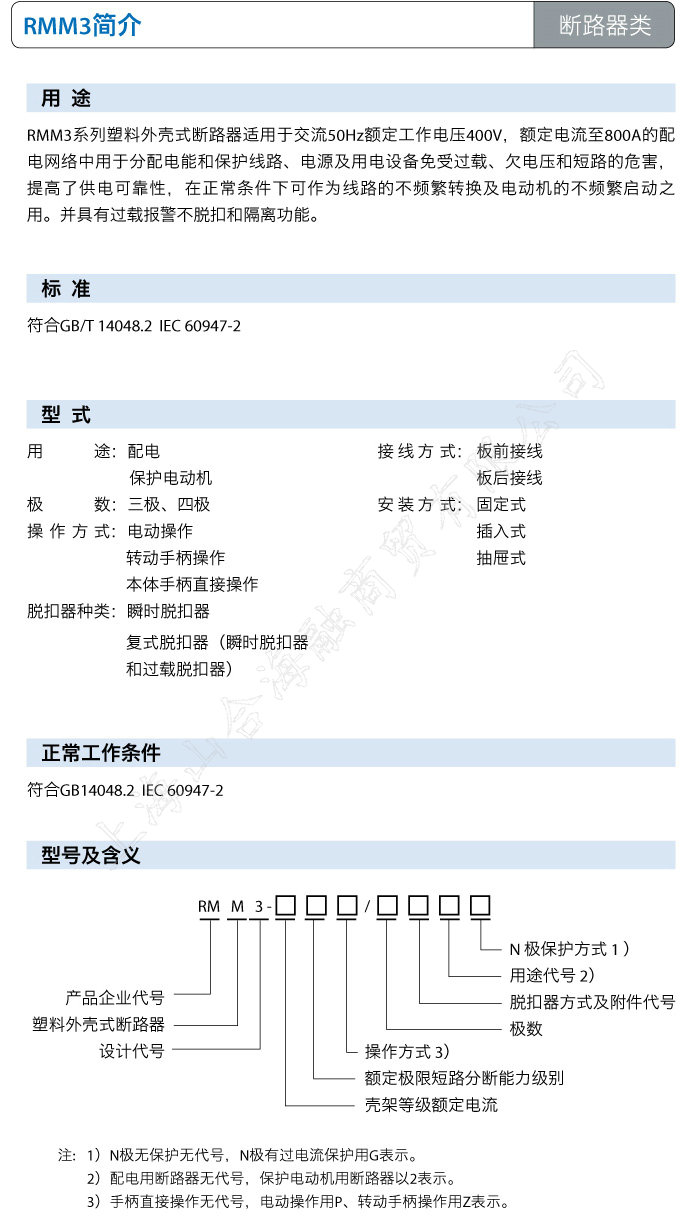

用 途
标 准
用 途：配电
保护电动机
极 数：三极、四极
操 作 方 式：电动操作
转动手柄操作
本体手柄直接操作
脱扣器种类：瞬时脱扣器
复式脱扣器（瞬时脱扣器
和过载脱扣器）
接 线 方 式： 板前接线
板后接线
安 装 方 式： 固定式
插入式
抽屉式
型 式
符合GB14048.2 IEC 60947-2
正常工作条件
型号及含义
注: 1）N极无保护无代号，N极有过电流保护用G表示。
2）配电用断路器无代号，保护电动机用断路器以2表示。
3）手柄直接操作无代号，电动操作用P、转动手柄操作用Z表示。
RM M 3 - /
N 极保护方式 1 ）
用途代号 2）

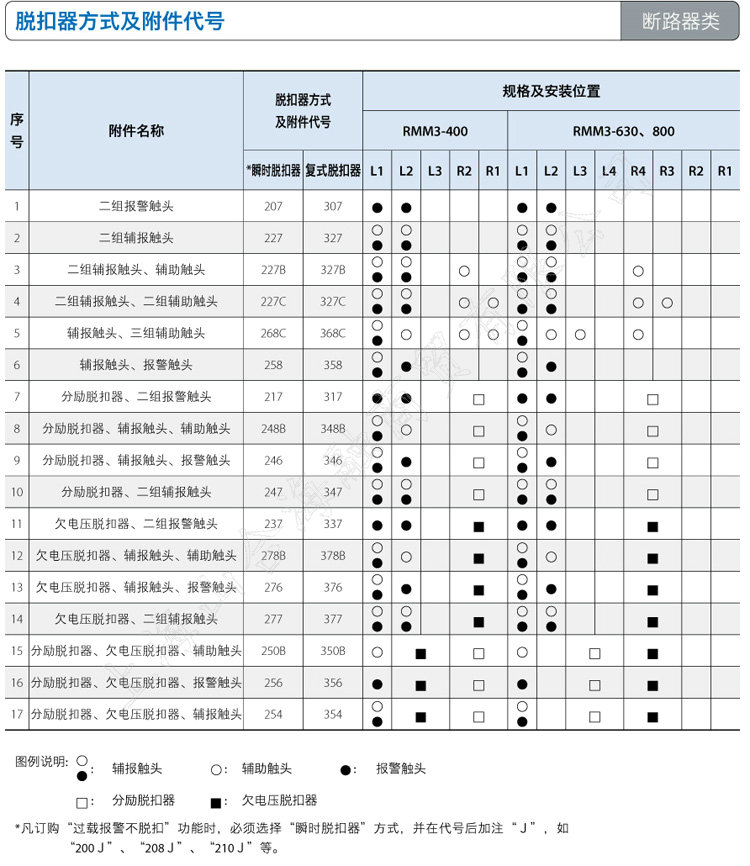

脱扣器方式及附件代号
极数
操作方式 3）
额定极限短路分断能力级别
壳架等级额定电流
产品企业代号
塑料外壳式断路器
设计代号
RMM3-3
断路器类
RMW1 RMW2 RMM1 RMM1L RMM2/RMM2L RMM3 RMC1 RMC2 RMVS1

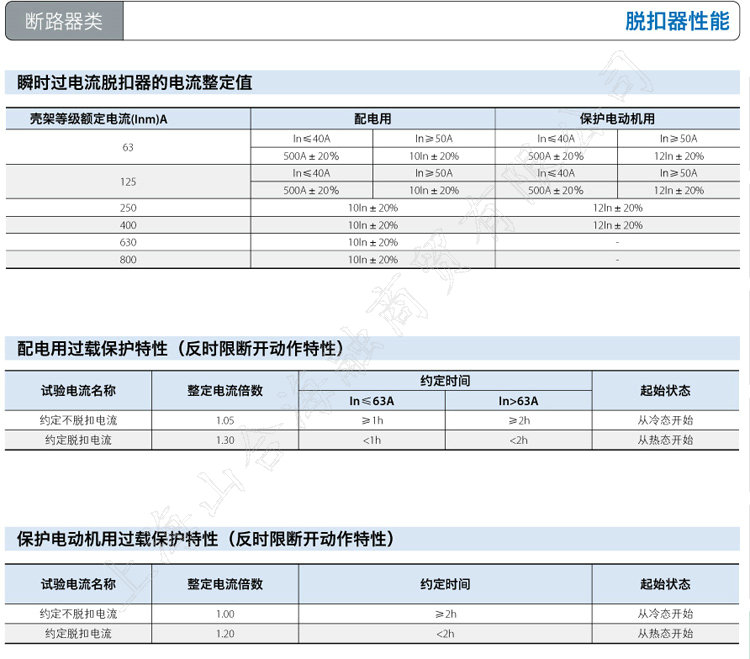

脱扣器性能
壳架等级额定电流(Inm)A 配电用 保护电动机用
63
In≤40A In≥50A In≤40A In≥50A
500A±20％ 10In±20% 500A±20％ 12In±20%
125
In≤40A In≥50A In≤40A In≥50A
500A±20％ 10In±20% 500A±20％ 12In±20%
250 10In±20% 12In±20%
400 10In±20% 12In±20%
630 10In±20% -
800 10In±20% -
瞬时过电流脱扣器的电流整定值

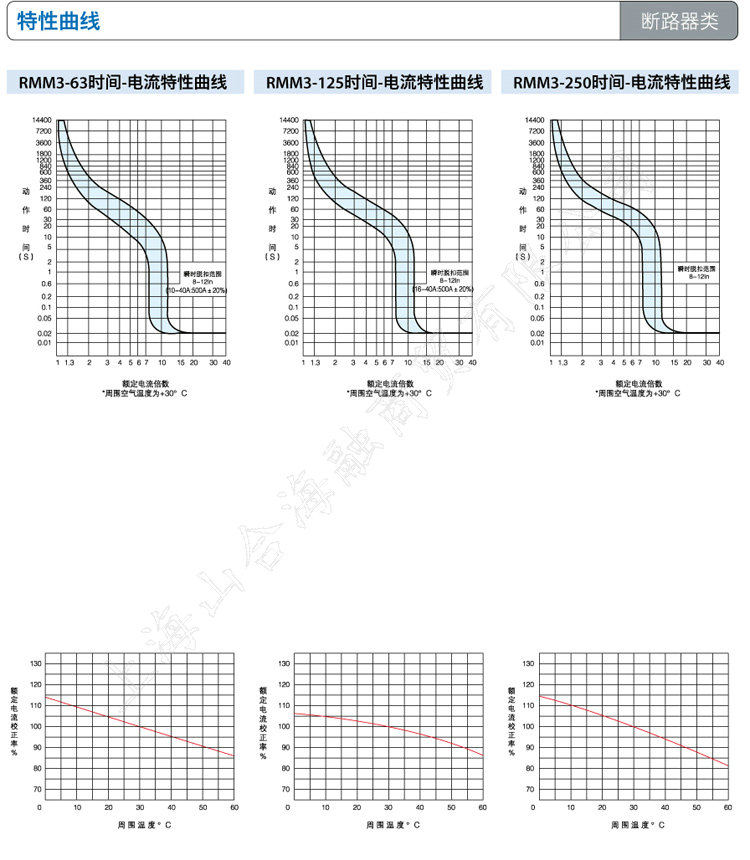

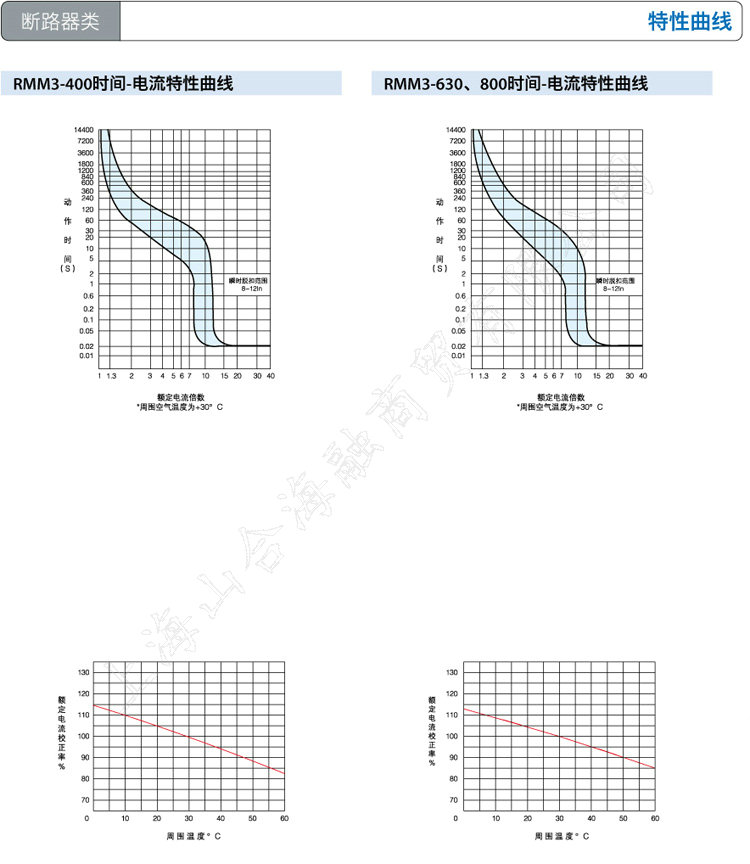

配电用过载保护特性（反时限断开动作特性）
保护电动机用过载保护特性（反时限断开动作特性）
试验电流名称 整定电流倍数
约定时间
起始状态
In≤63A In>63A
约定不脱扣电流 1.05 ≥1h ≥2h 从冷态开始
约定脱扣电流 1.30 <1h <2h 从热态开始
试验电流名称 整定电流倍数 约定时间 起始状态
约定不脱扣电流 1.00 ≥2h 从冷态开始
约定脱扣电流 1.20 <2h 从热态开始
断路器类
RMM3-4
RMW1 RMW2 RMM1 RMM1L RMM2/RMM2L RMM3 RMC1 RMC2 RMVS1

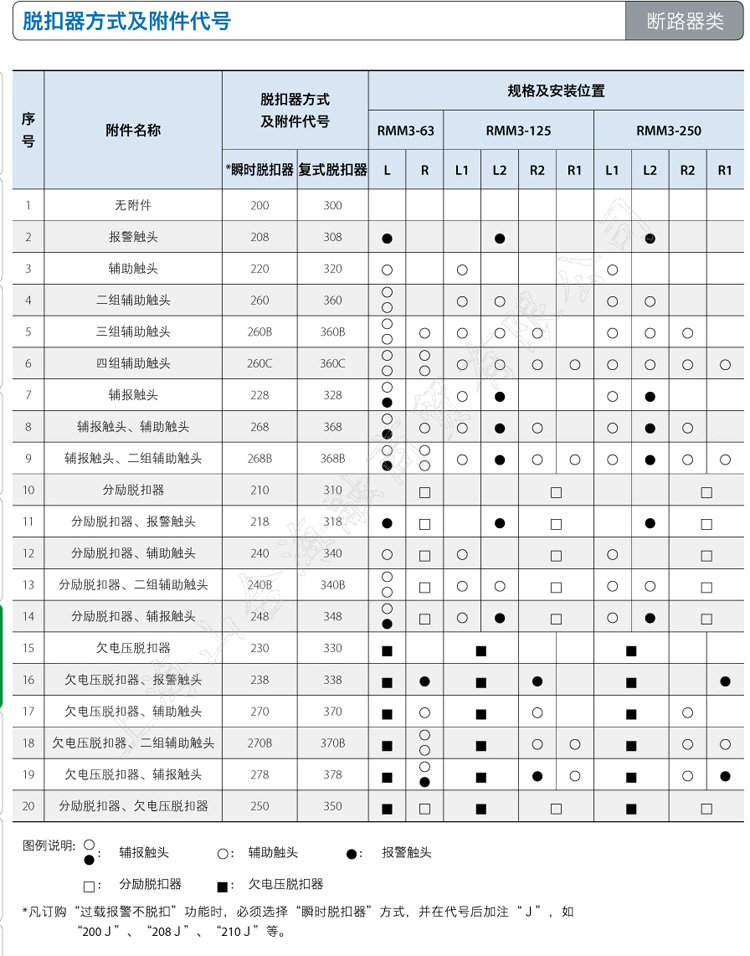

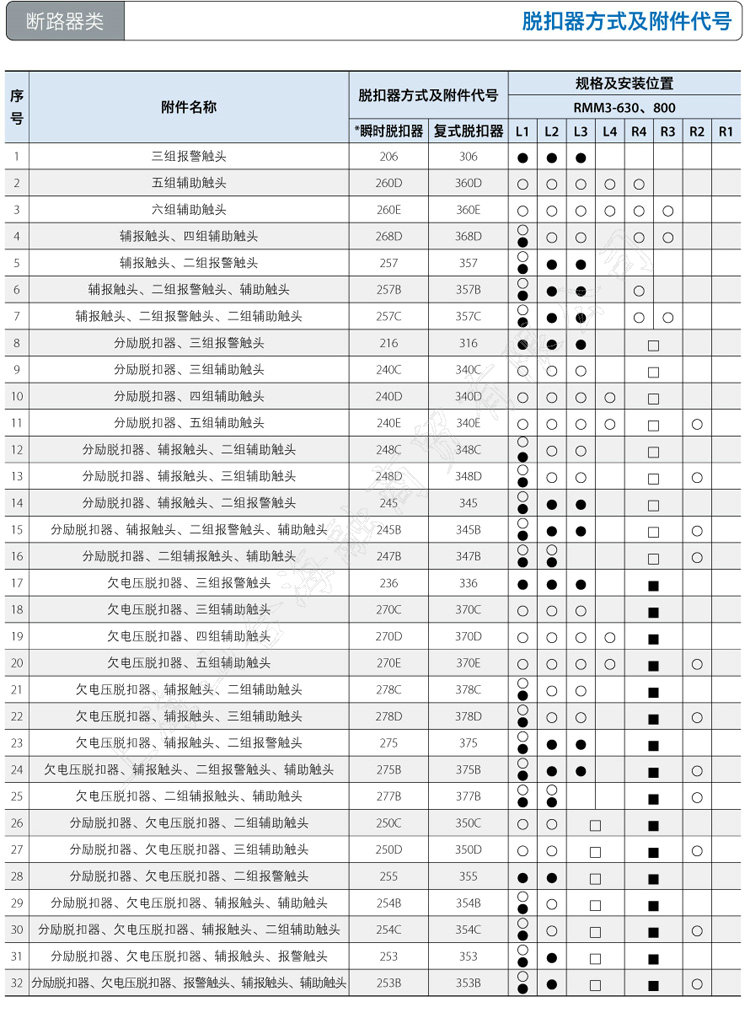

图例说明:
*凡订购“过载报警不脱扣”功能时，必须选择“瞬时脱扣器”方式，并在代号后加注“Ｊ”，如
“200Ｊ”、“208Ｊ”、“210Ｊ”等。
