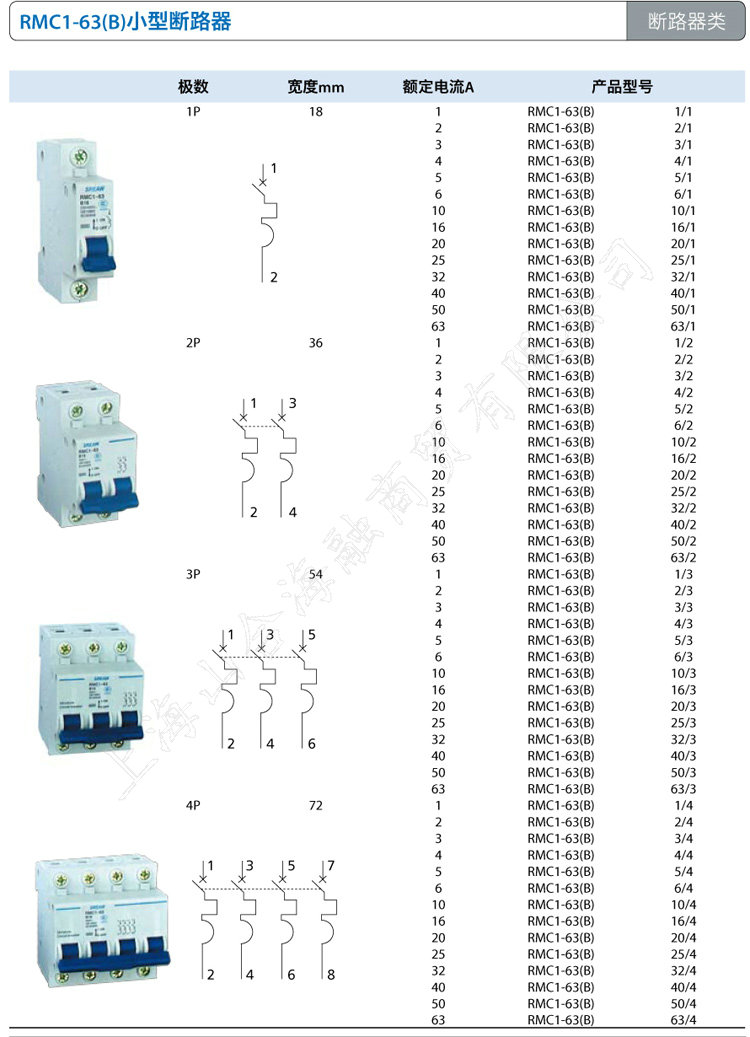

上海人民电器厂RMC1-63(B)小型断路器
极数 宽度mm 额定电流A 产品型号
1P 18 1 RMC1-63(B) 1/1
2 RMC1-63(B) 2/1
3 RMC1-63(B) 3/1
4 RMC1-63(B) 4/1
5 RMC1-63(B) 5/1
6 RMC1-63(B) 6/1
10 RMC1-63(B) 10/1
16 RMC1-63(B) 16/1
20 RMC1-63(B) 20/1
25 RMC1-63(B) 25/1
32 RMC1-63(B) 32/1
40 RMC1-63(B) 40/1
50 RMC1-63(B) 50/1
63 RMC1-63(B) 63/1
2P 36 1 RMC1-63(B) 1/2
2 RMC1-63(B) 2/2
3 RMC1-63(B) 3/2
4 RMC1-63(B) 4/2
5 RMC1-63(B) 5/2
6 RMC1-63(B) 6/2
10 RMC1-63(B) 10/2
16 RMC1-63(B) 16/2
20 RMC1-63(B) 20/2
25 RMC1-63(B) 25/2
32 RMC1-63(B) 32/2
40 RMC1-63(B) 40/2
50 RMC1-63(B) 50/2
63 RMC1-63(B) 63/2
3P 54 1 RMC1-63(B) 1/3
2 RMC1-63(B) 2/3
3 RMC1-63(B) 3/3
4 RMC1-63(B) 4/3
5 RMC1-63(B) 5/3
6 RMC1-63(B) 6/3
10 RMC1-63(B) 10/3
16 RMC1-63(B) 16/3
20 RMC1-63(B) 20/3
25 RMC1-63(B) 25/3
32 RMC1-63(B) 32/3
40 RMC1-63(B) 40/3
50 RMC1-63(B) 50/3
63 RMC1-63(B) 63/3
4P 72 1 RMC1-63(B) 1/4

2 RMC1-63(B) 2/4
3 RMC1-63(B) 3/4
4 RMC1-63(B) 4/4
5 RMC1-63(B) 5/4
6 RMC1-63(B) 6/4
10 RMC1-63(B) 10/4
16 RMC1-63(B) 16/4
20 RMC1-63(B) 20/4
25 RMC1-63(B) 25/4
32 RMC1-63(B) 32/4
40 RMC1-63(B) 40/4
50 RMC1-63(B) 50/4
63 RMC1-63(B) 63/4
RMC1-3
断路器类
RMW1 RMW2 RMM1 RMM1L RMM2/RMM2L RMM3 RMC1 RMC2 RMVS1
RMC1-63(B)小型断路器
用途 使用环境
无感或微感电路
短路及过载保护
可做隔离开关使用
环境温度：-5˚C~+40˚C
海拔：≤2000m
空气相对湿度：≤95%
具有短路限流结构——额定短路分断能力高
具有过载及短路保护装置——保护功能齐全
采用“框式”接线结构——接线安全KK
可配多种附件：剩余电流动作断路器、辅助触头、报警触头、分励脱扣器、欠压脱扣器、过欠压脱扣器——功能
扩展简便
模块化、模数化——任意组合，系列配套
TH35mm标准安装轨安装——安装简捷方便
结构特点
25mm 2 及以下导线
接线能力
外形尺寸
技术参数
额定运行短路分断能力
额定工作电压 AC230V/400V(1P), AC400V(2P,3P,4P) 额定电流(A) 电压(V) 分断能力(kA)
电气寿命 4000次 1~40 230/400 6
脱扣特性 B型3~5In瞬时脱扣 50、63 230/400 4.5
机械寿命 10000次
RMC1-4
断路器类
RMW1 RMW2 RMM1 RMM1L RMM2/RMM2L RMM3 RMC1 RMC2 RMVS1

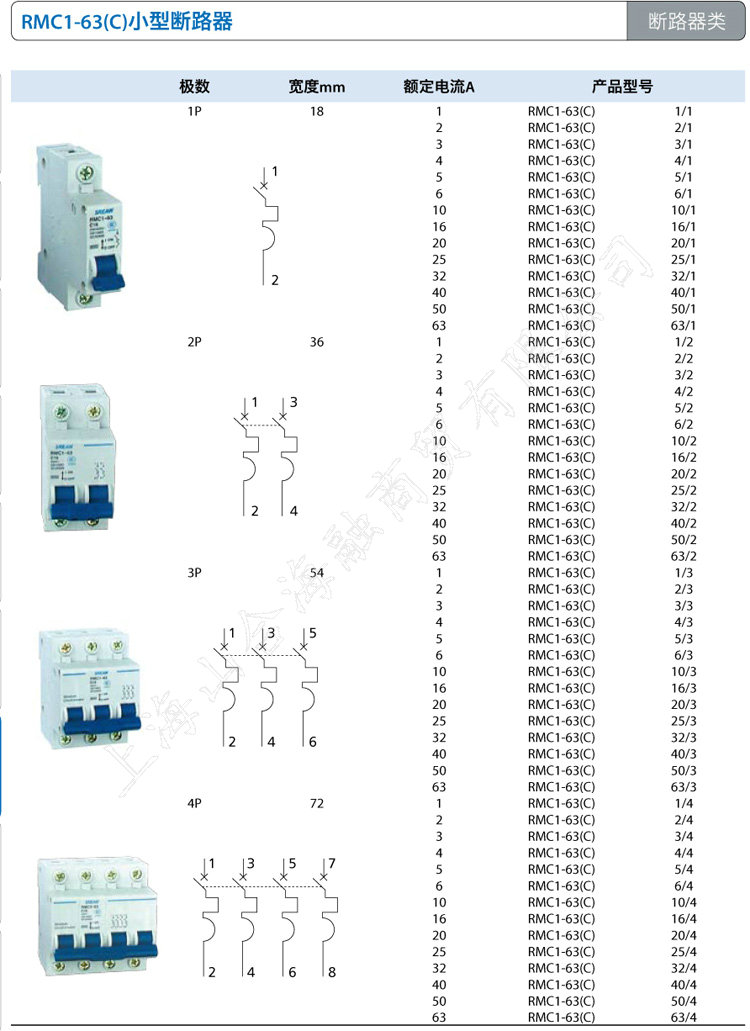

RMC1-63(C)小型断路器
极数 宽度mm 额定电流A 产品型号
1P 18 1 RMC1-63(C) 1/1

2 RMC1-63(C) 2/1
3 RMC1-63(C) 3/1
4 RMC1-63(C) 4/1
5 RMC1-63(C) 5/1
6 RMC1-63(C) 6/1
10 RMC1-63(C) 10/1
16 RMC1-63(C) 16/1
20 RMC1-63(C) 20/1
25 RMC1-63(C) 25/1
32 RMC1-63(C) 32/1
40 RMC1-63(C) 40/1
50 RMC1-63(C) 50/1
63 RMC1-63(C) 63/1
2P 36 1 RMC1-63(C) 1/2

2 RMC1-63(C) 2/2
3 RMC1-63(C) 3/2
4 RMC1-63(C) 4/2
5 RMC1-63(C) 5/2
6 RMC1-63(C) 6/2
10 RMC1-63(C) 10/2
16 RMC1-63(C) 16/2
20 RMC1-63(C) 20/2
25 RMC1-63(C) 25/2
32 RMC1-63(C) 32/2
40 RMC1-63(C) 40/2
50 RMC1-63(C) 50/2
63 RMC1-63(C) 63/2
3P 54 1 RMC1-63(C) 1/3

2 RMC1-63(C) 2/3
3 RMC1-63(C) 3/3
4 RMC1-63(C) 4/3
5 RMC1-63(C) 5/3
6 RMC1-63(C) 6/3
10 RMC1-63(C) 10/3
16 RMC1-63(C) 16/3
20 RMC1-63(C) 20/3
25 RMC1-63(C) 25/3
32 RMC1-63(C) 32/3
40 RMC1-63(C) 40/3
50 RMC1-63(C) 50/3
63 RMC1-63(C) 63/3
4P 72 1 RMC1-63(C) 1/4

2 RMC1-63(C) 2/4
3 RMC1-63(C) 3/4
4 RMC1-63(C) 4/4
5 RMC1-63(C) 5/4
6 RMC1-63(C) 6/4
10 RMC1-63(C) 10/4
16 RMC1-63(C) 16/4
20 RMC1-63(C) 20/4
25 RMC1-63(C) 25/4
32 RMC1-63(C) 32/4
40 RMC1-63(C) 40/4
50 RMC1-63(C) 50/4
63 RMC1-63(C) 63/4
RMC1-5
断路器类
RMW1 RMW2 RMM1 RMM1L RMM2/RMM2L RMM3 RMC1 RMC2 RMVS1

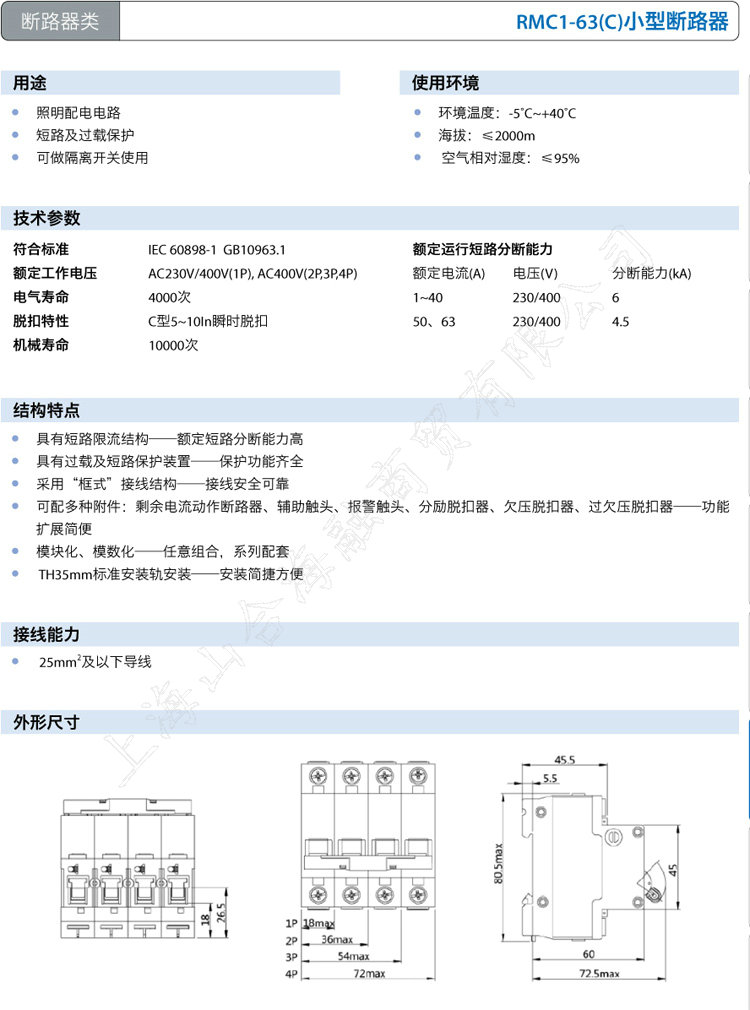

RMC1-63(C)小型断路器
用途 使用环境
照明配电电路
短路及过载保护
可做隔离开关使用
环境温度：-5˚C~+40˚C
海拔：≤2000m
空气相对湿度：≤95%
具有短路限流结构——额定短路分断能力高
具有过载及短路保护装置——保护功能齐全
采用“框式”接线结构——接线安全KK
可配多种附件：剩余电流动作断路器、辅助触头、报警触头、分励脱扣器、欠压脱扣器、过欠压脱扣器——功能
扩展简便
模块化、模数化——任意组合，系列配套
TH35mm标准安装轨安装——安装简捷方便
结构特点
25mm 2 及以下导线
接线能力
外形尺寸
技术参数
额定运行短路分断能力
额定工作电压 AC230V/400V(1P), AC400V(2P,3P,4P) 额定电流(A) 电压(V) 分断能力(kA)
电气寿命 4000次 1~40 230/400 6
脱扣特性 C型5~10In瞬时脱扣 50、63 230/400 4.5
机械寿命 10000次
RMC1-6
断路器类
RMW1 RMW2 RMM1 RMM1L RMM2/RMM2L RMM3 RMC1 RMC2 RMVS1

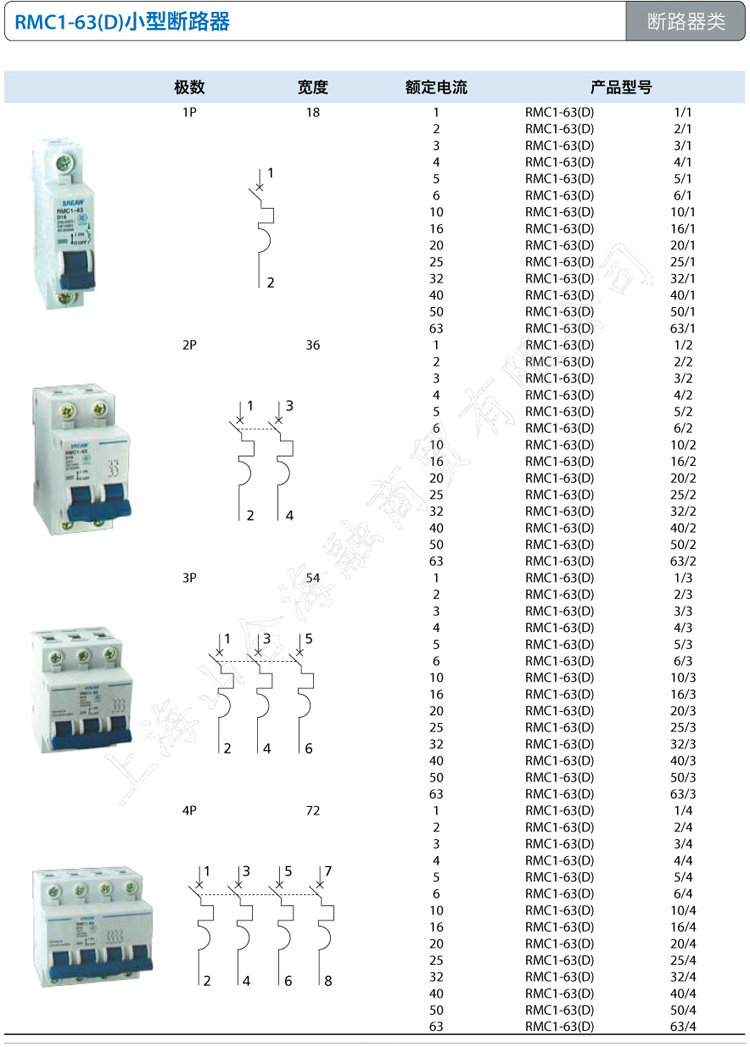

RMC1-63(D)小型断路器
极数 宽度 额定电流 产品型号
1P 18 1 RMC1-63(D) 1/1

2 RMC1-63(D) 2/1
3 RMC1-63(D) 3/1
4 RMC1-63(D) 4/1
5 RMC1-63(D) 5/1
6 RMC1-63(D) 6/1
10 RMC1-63(D) 10/1
16 RMC1-63(D) 16/1
20 RMC1-63(D) 20/1
25 RMC1-63(D) 25/1
32 RMC1-63(D) 32/1
40 RMC1-63(D) 40/1
50 RMC1-63(D) 50/1
63 RMC1-63(D) 63/1
2P 36 1 RMC1-63(D) 1/2

2 RMC1-63(D) 2/2
3 RMC1-63(D) 3/2
4 RMC1-63(D) 4/2
5 RMC1-63(D) 5/2
6 RMC1-63(D) 6/2
10 RMC1-63(D) 10/2
16 RMC1-63(D) 16/2
20 RMC1-63(D) 20/2
25 RMC1-63(D) 25/2
32 RMC1-63(D) 32/2
40 RMC1-63(D) 40/2
50 RMC1-63(D) 50/2
63 RMC1-63(D) 63/2
3P 54 1 RMC1-63(D) 1/3

2 RMC1-63(D) 2/3
3 RMC1-63(D) 3/3
4 RMC1-63(D) 4/3
5 RMC1-63(D) 5/3
6 RMC1-63(D) 6/3
10 RMC1-63(D) 10/3
16 RMC1-63(D) 16/3
20 RMC1-63(D) 20/3
25 RMC1-63(D) 25/3
32 RMC1-63(D) 32/3
40 RMC1-63(D) 40/3
50 RMC1-63(D) 50/3
63 RMC1-63(D) 63/3
4P 72 1 RMC1-63(D) 1/4

2 RMC1-63(D) 2/4
3 RMC1-63(D) 3/4
4 RMC1-63(D) 4/4
5 RMC1-63(D) 5/4
6 RMC1-63(D) 6/4
10 RMC1-63(D) 10/4
16 RMC1-63(D) 16/4
20 RMC1-63(D) 20/4
25 RMC1-63(D) 25/4
32 RMC1-63(D) 32/4
40 RMC1-63(D) 40/4
50 RMC1-63(D) 50/4
63 RMC1-63(D) 63/4
RMC1-7
断路器类
RMW1 RMW2 RMM1 RMM1L RMM2/RMM2L RMM3 RMC1 RMC2 RMVS1

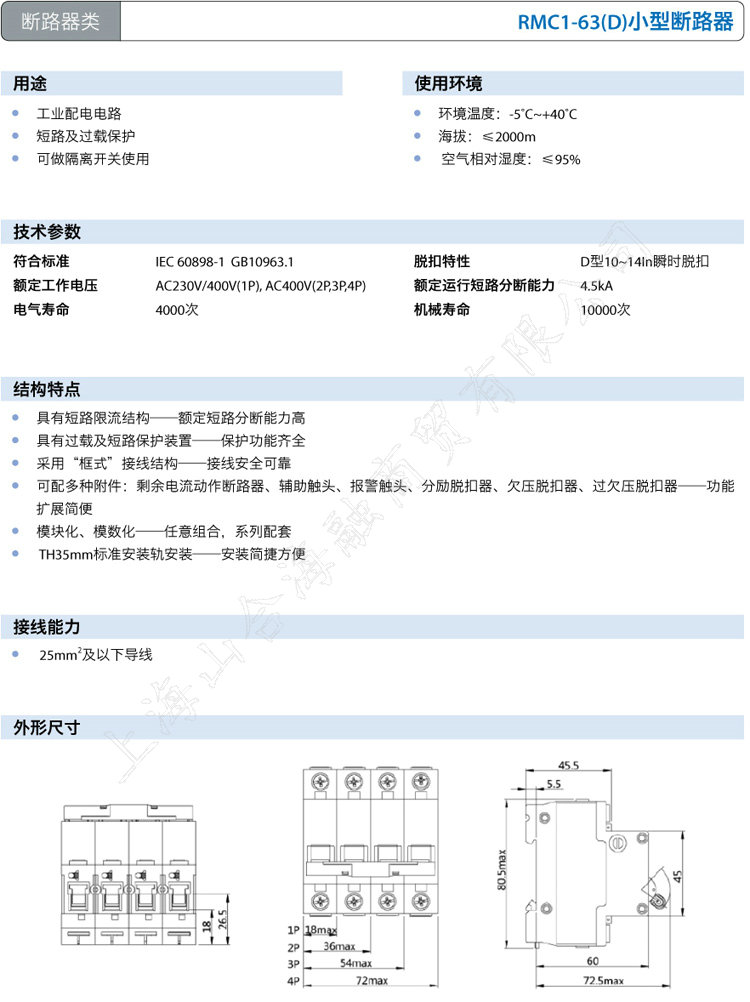

RMC1-63(D)小型断路器
用途 使用环境
工业配电电路
短路及过载保护
可做隔离开关使用
环境温度：-5˚C~+40˚C
海拔：≤2000m
空气相对湿度：≤95%
具有短路限流结构——额定短路分断能力高
具有过载及短路保护装置——保护功能齐全
采用“框式”接线结构——接线安全KK
可配多种附件：剩余电流动作断路器、辅助触头、报警触头、分励脱扣器、欠压脱扣器、过欠压脱扣器——功能
扩展简便
模块化、模数化——任意组合，系列配套
TH35mm标准安装轨安装——安装简捷方便
结构特点
25mm 2 及以下导线
