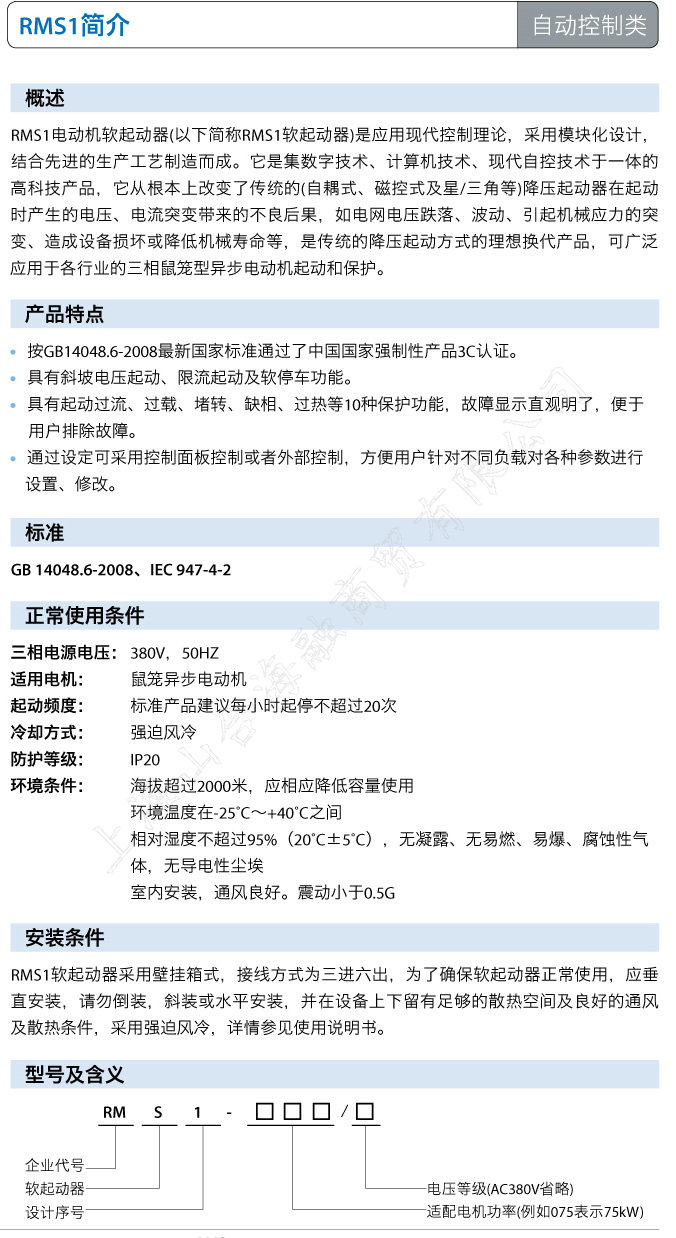

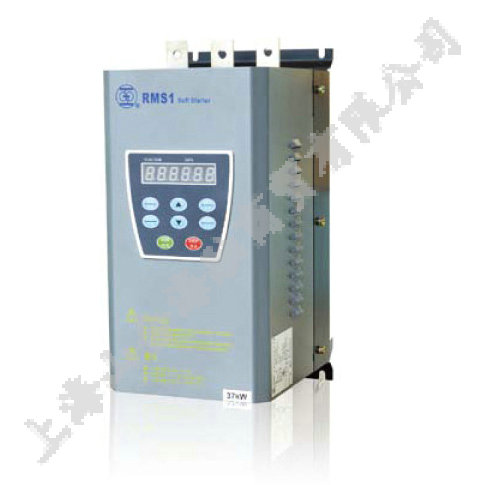

上海人民电器厂RMS1电动机软起动器(以下简称RMS1软起动器)是应用现代控制理论，采用模块化设计，结合先进的生产工艺制造而成。它是集数字技术、计算机技术、现代自控技术于一体的
高科技产品，它从根本上改变了传统的(自耦式、磁控式及星/三角等)降压起动器在起动
时产生的电压、电流突变带来的不良后果，如电网电压跌落、波动、引起机械应力的突
变、造成设备损坏或降低机械寿命等，是传统的降压起动方式的理想换代产品，可广泛
应用于各行业的三相鼠笼型异步电动机起动和保护。
概述
产品特点
安装条件
型号及含义
正常使用条件
标准

具有斜坡电压起动、限流起动及软停车功能。
具有起动过流、过载、堵转、缺相、过热等10种保护功能，故障显示直观明了，便于
用户排除故障。
通过设定可采用控制面板控制或者外部控制，方便用户针对不同负载对各种参数进行
设置、修改。
RMS1软起动器采用壁挂箱式，接线方式为三进六出，为了确保软起动器正常使用，应垂
直安装，请勿倒装，斜装或水平安装，并在设备上下留有足够的散热空间及良好的通风
及散热条件，采用强迫风冷，详情参见使用说明书。
三相电源电压： 380V，50HZ
适用电机：  鼠笼异步电动机
起动频度：  标准产品建议每小时起停不C过20次
冷却方式：  强迫风冷
防护等级：
环境条件：  海拔C过2000米，应相应降低容量使用
环境温度在-25˚C～+40˚C之间
相对湿度不C过95%（20˚C±5˚C），无凝露、无易燃、易爆、腐蚀性气
体，无导电性尘埃
室内安装，通风良好。震动小于0.5G

企业代号
软起动器
设计序号
电压等级(AC380V省略)
适配电机功率(例如075表示75kW)
RM S 1 -
RMS1-3
自动控制类
RMQ1 RMQ3 RMQ5 RMQ6 RMU1 RMK/RMKC/T RMS1 RMD2 P1700
结构图/技术参数
RMS1电动机软起动器内部采用三对反并联的晶闸管串接于交流电动机的定子回路上。利用晶闸管的电子开关作用，通过
微处理器控制其触发角的变化来改变晶闸管的开通程度，由此来改变电动机输入电压大小，以达到控制电动机软起动的
目的。当起动完成后，软起动器输出达到额定电压。这时软起动器将自动控制三相旁路接触器吸合，将电动机投入电网
运行。本产品在使用时必须外接旁路接触器。

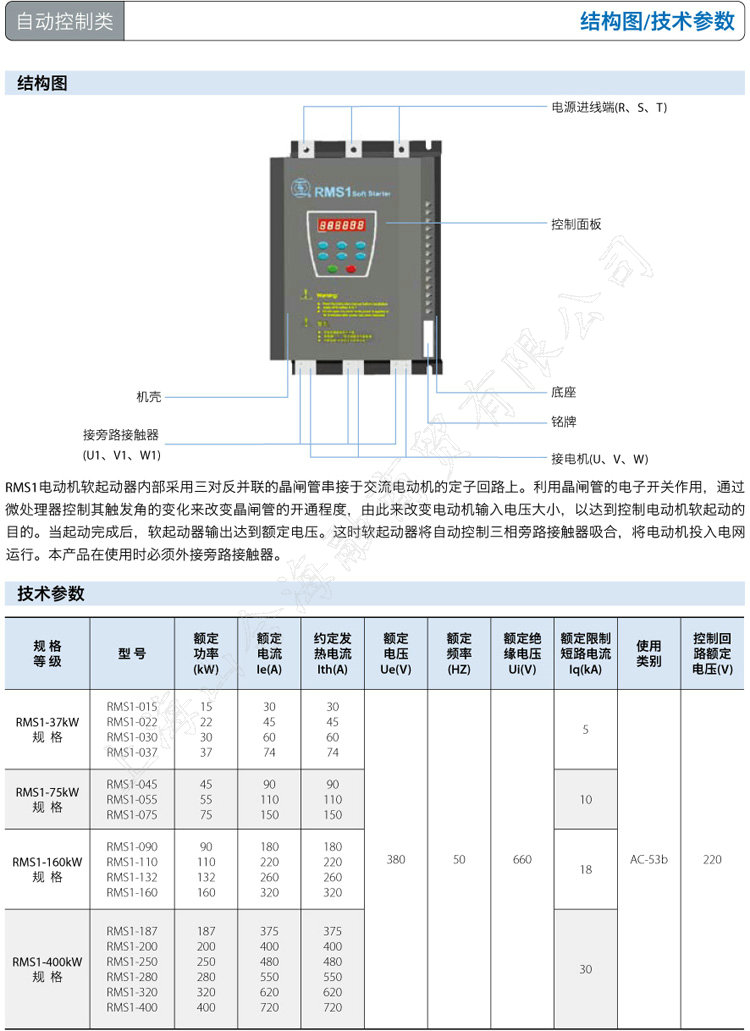

结构图
技术参数
电源进线端(R、S、T)
控制面板
底座
机壳
接旁路接触器
(U1、V1、W1)
铭牌
接电机(U、V、W)
规 格
等 级
型 号
额定
功率
(kW)
额定
电流
Ie(A)
约定发
热电流
Ith(A)
额定
电压
Ue(V)
额定
频率
(HZ)
额定绝
缘电压
Ui(V)
额定限制
短路电流
Iq(kA)
使用
类别
控制回
路额定
电压(V)
RMS1-37kW
规 格
RMS1-015
RMS1-022
RMS1-030
RMS1-037
15
22
30
37
30
45
60
74
30
45
60
74
380 50 660
5
AC-53b 220
RMS1-75kW
规 格
RMS1-045
RMS1-055
RMS1-075
45
55
75
90
110
150
90
110
150
10
RMS1-160kW
规 格
RMS1-090
RMS1-110
RMS1-132
RMS1-160
90
110
132
160
180
220
260
320
180
220
260
320
18
RMS1-400kW
规 格
RMS1-187
RMS1-200
RMS1-250
RMS1-280
RMS1-320
RMS1-400
187
200
250
280
320
400
375
400
480
550
620
720
375
400
480
550
620
720
30

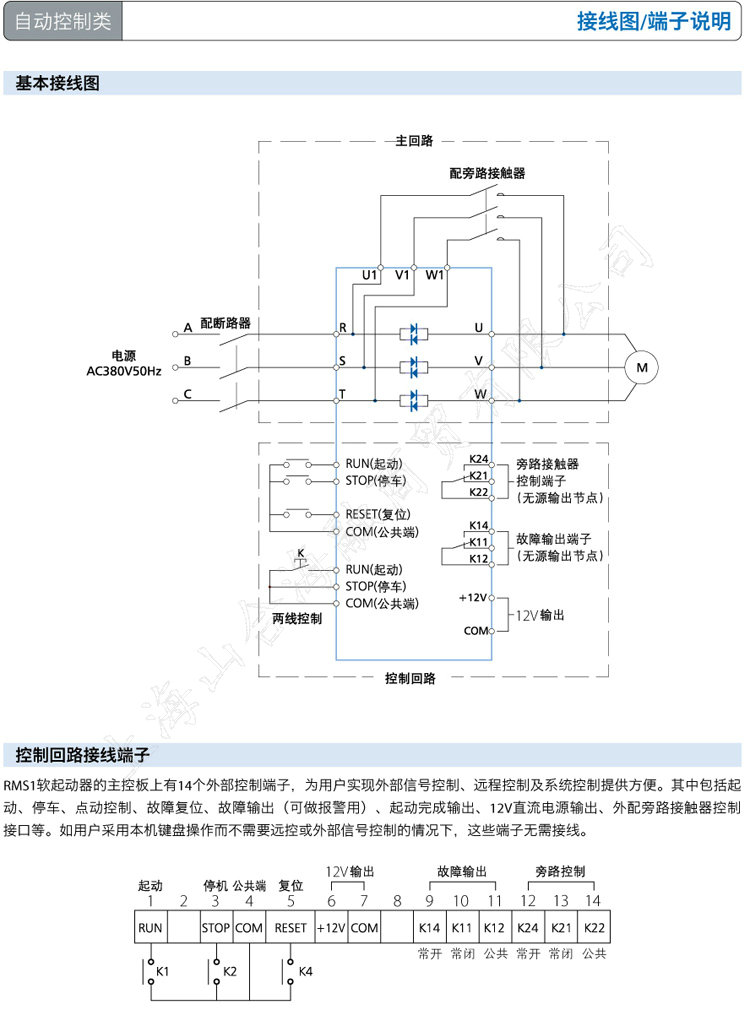

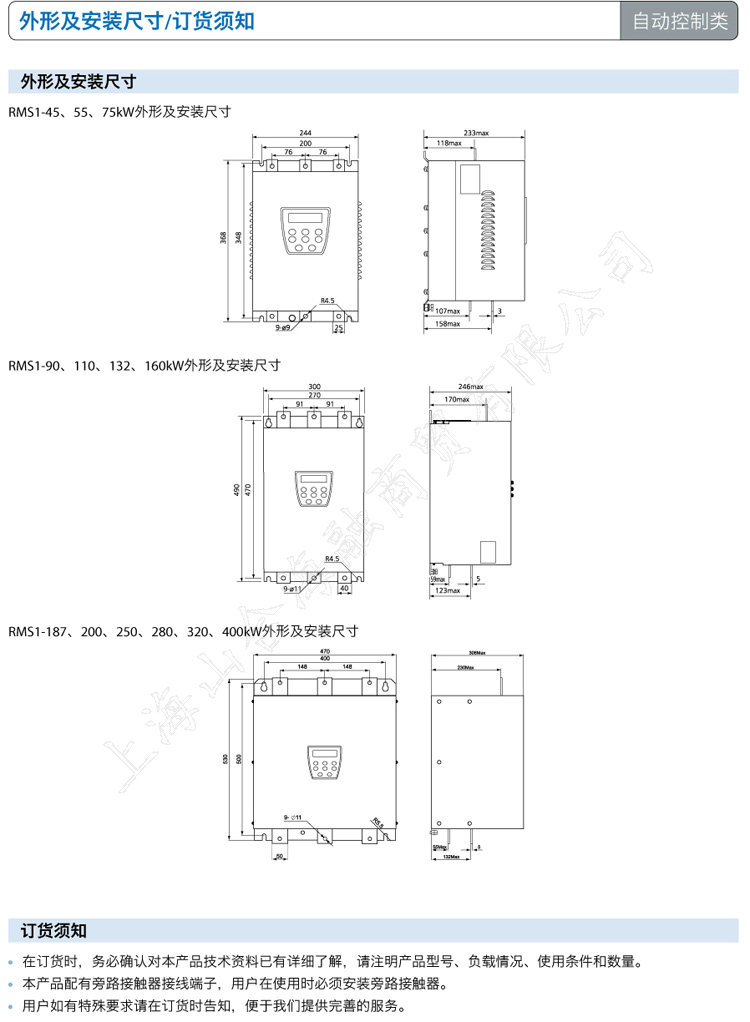

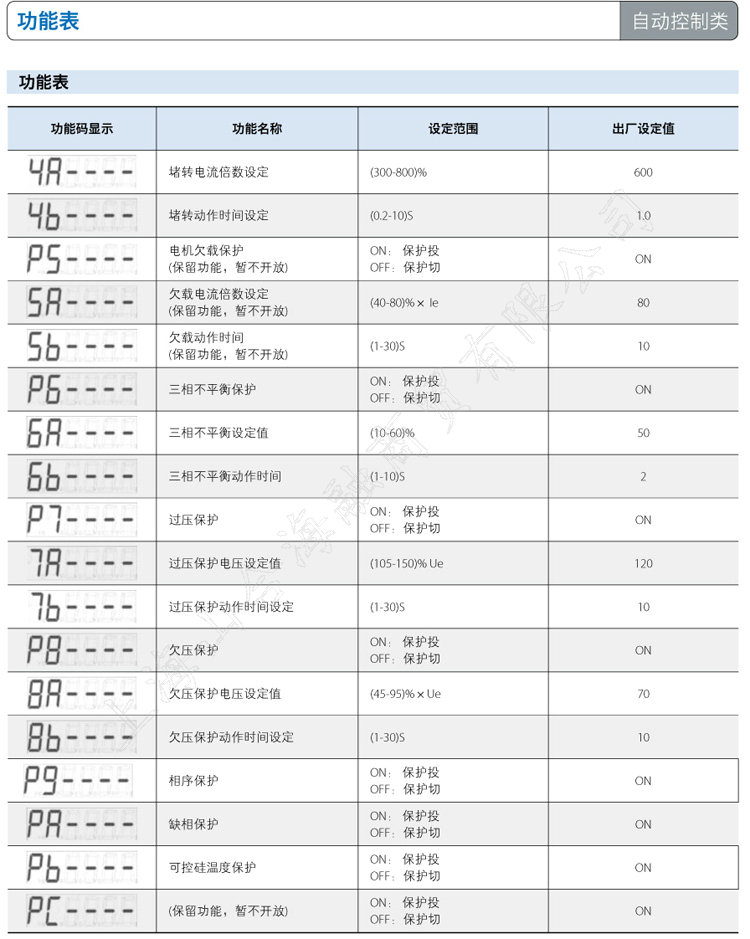

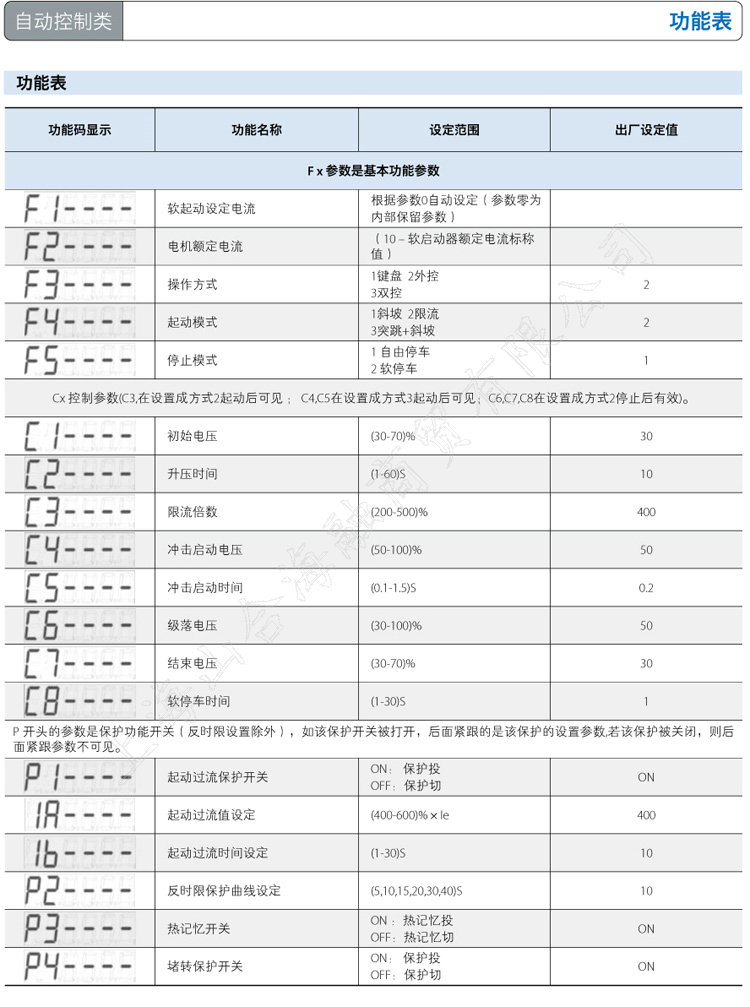

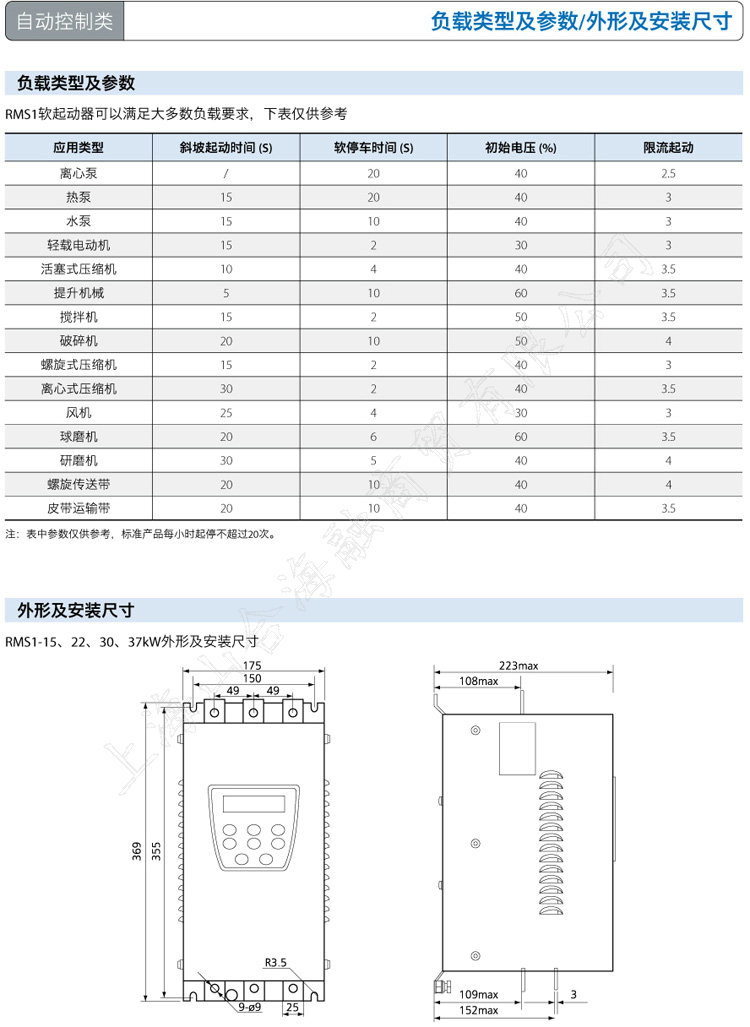

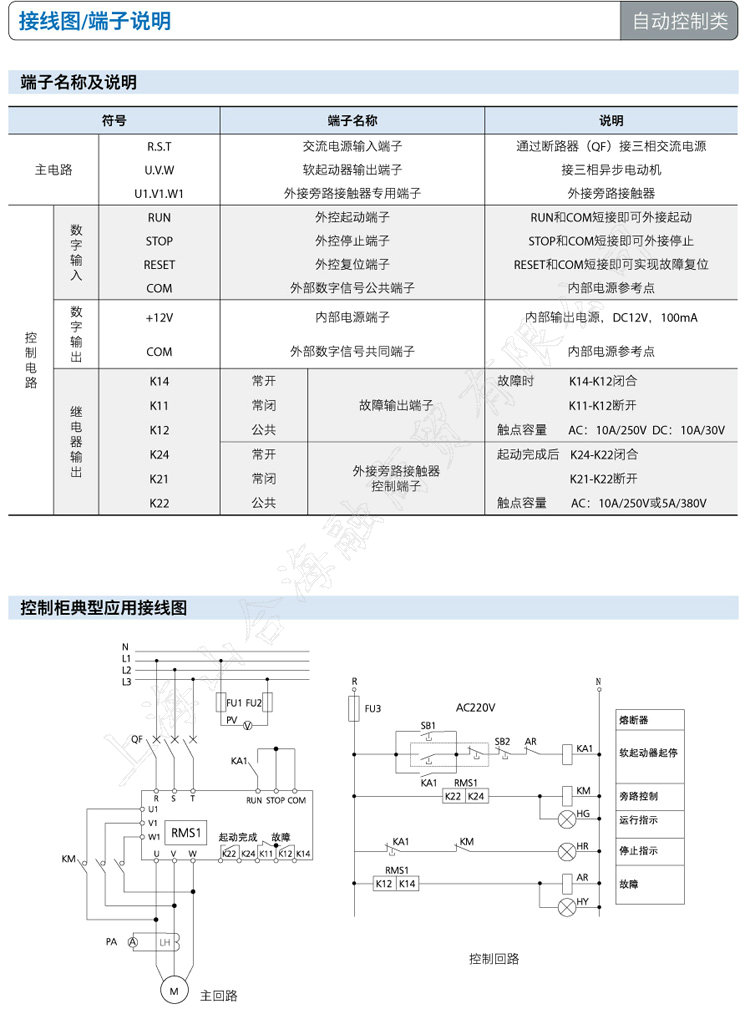

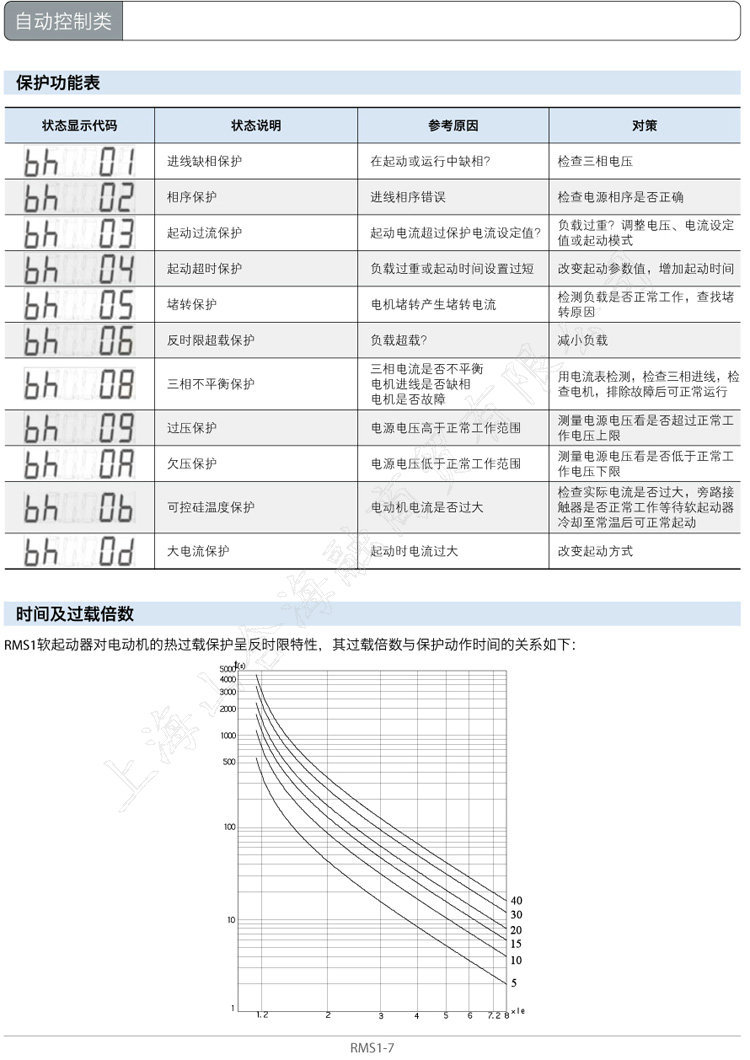

RMS1-4
自动控制类
RMQ1 RMQ3 RMQ5 RMQ6 RMU1 RMK/RMKC/T RMS1 RMD2 P1700

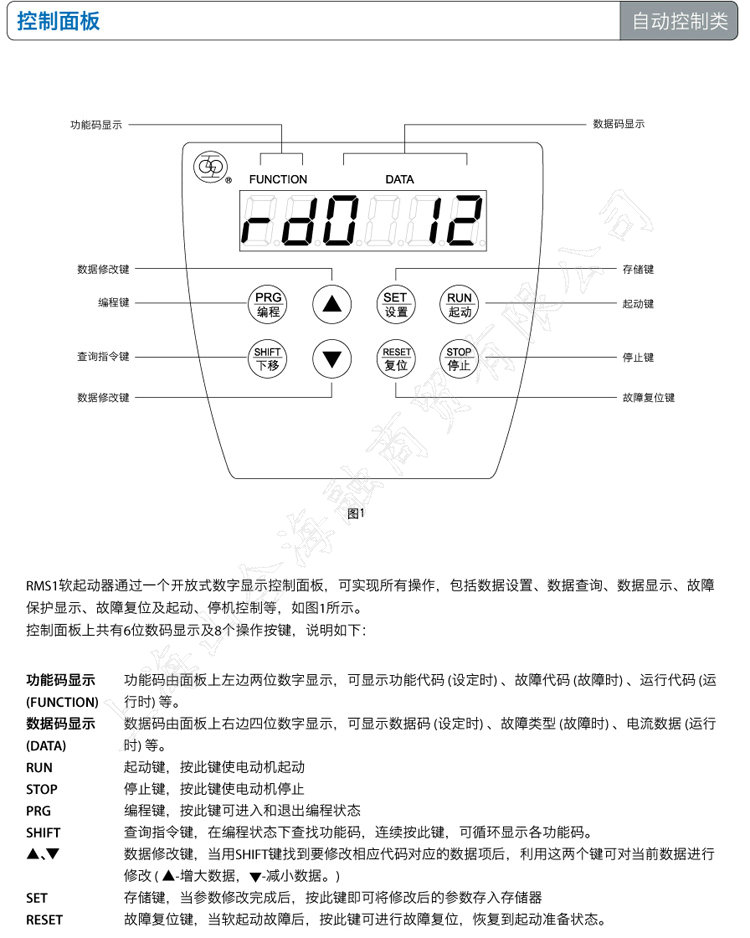

控制面板
功能码显示 数据码显示
存储键
起动键
停止键
故障复位键 数据修改键
查询指令键
编程键
数据修改键
RMS1软起动器通过一个开放式数字显示控制面板，可实现所有操作，包括数据设置、数据查询、数据显示、故障
保护显示、故障复位及起动、停机控制等，如图1所示。
控制面板上共有6位数码显示及8个操作按键，说明如下：
功能码显示 功能码由面板上左边两位数字显示，可显示功能代码 (设定时) 、故障代码 (故障时) 、运行代码 (运
(FUNCTION) 行时) 等。
数据码显示 数据码由面板上右边四位数字显示，可显示数据码 (设定时) 、故障类型 (故障时) 、电流数据 (运行
(DATA) 时) 等。
RUN 起动键，按此键使电动机起动
STOP 停止键，按此键使电动机停止
PRG 编程键，按此键可进入和退出编程状态
SHIFT 查询指令键，在编程状态下查找功能码，连续按此键，可循环显示各功能码。
▲、 数据修改键，当用SHIFT键找到要修改相应代码对应的数据项后，利用这两个键可对当前数据进行
修改 ( ▲-增大数据， ▲ -减小数据。)
SET 存储键，当参数修改完成后，按此键即可将修改后的参数存入存储器
RESET 故障复位键，当软起动故障后，按此键可进行故障复位，恢复到起动准备状态。
