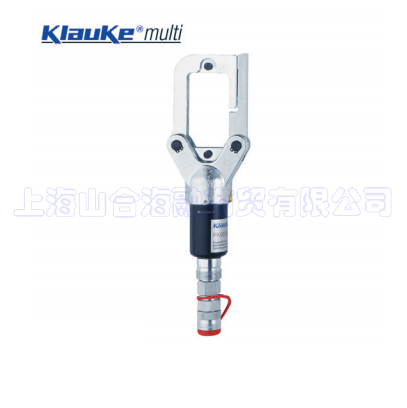

PK60UNVC 分体式剪切

一个多用钳头即可完成压接、剪切和冲孔

适用于柯劳克 5 系列，18 系列和 22 系列压接模的转换模

用于切割铠装或非铠装的铜 / 铝电缆以及钢芯铝绞线（ACSR）的多种切断模

用于剪切螺杆与 DIN 导轨的特殊切断模

用于多数 Klauke 模具系列的压模的适配器

DIN 导轨冲孔模具

PK60UNVC特性

可顶部翻转的头（旋转，带快换接头）

用于在 700bar工作压力下与液压驱动装置连接以获得可能的Z好压接、剪切与冲孔效果

PK60UNVC技术数据

出力：60 kN

行程：20 mm

工作压力：Z大700bar

长度：350 mm

重量：2.4 kg

适配器

压接

用于压模系列的UA22适配器：K22 / EK22PLUS / PK22C / HK6022 / THK22C

用于压模系列的UA18适配器：K18 / EK18PLUS / PK18C / HK6018 / THK18C

用于压模系列的UA5适配器：HK5

剪切

用于剪切ACSR电缆（Al/St 电缆）（）与EHS拉线（UCACSR）的切断模（Z大剪切尺寸Ø 40 mm）

UCACSRZ大电缆尺寸=. Ø 40 mm

用于剪切多股非铠装Cu/Al电缆的切断模 不适用于细绞线：

UC26：Z大 Ø 26 mm

UC40：Z大 Ø 40 mm

冲孔

用于在下列软钢上冲孔的3.0 mm穿孔机适配器：UA6P

Z大 64 mm round

Z大 92 x 92 mm square

Z大 46 x 92 mm rectangular

特殊应用

用于剪切下列规格螺杆的切断模

M5螺杆（公制）：UCM5

M6螺杆（公制）：UCM6

M8螺杆（公制）：UCM8

M10螺杆（公制）：UCM10

M12螺杆（公制）：UCM12

1/4“螺杆(英寸)： UCUNC14

1/4“螺杆(英寸)： UCUNC38

1/2“螺杆(英寸)： UCUNC12

DIN导轨切断模

35×15 DIN导轨： UCD3515

32 ×15 ×9 DIN导轨：UCD3215

35×7.5 DIN导轨：UCD357

用于剪切DIN导轨5的2980切断模：UCN2980

用于在DIN导轨(35×15、32×15×9、35× 7.5)上冲孔的冲模(35 x 15; 32 x 15 x 9; 35 x 7.5)：UPD6

用于分层铜母线（包括绝缘层）的切断模Z大宽度37.5 mm）：UCF
